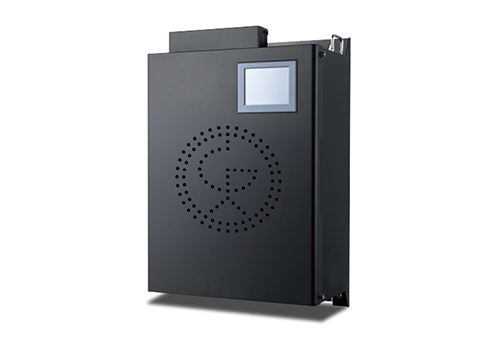

思源清科SYSNP中线安防保护器
Tsinghua-Sieyuan Intelligengt technology co.,Ltd
产品描述
大量非线性负载使用会导致中性线3N次谐波电流过大，同时，三相不平衡等问题往往也会造成中性线电流过大。而中性线电流过大非常容易导致中性线绝缘层老化起火引发火灾，存在较大的安全隐患。针对这样的情况，我司采用先进的电力电子技术、控制理论等研制出了新型的中线安防保护器，可有效消除中性线电流过大的情况而造成的电气火灾安全隐患。同时解决谐波污染严重、三相不平衡、功率因数低等电能质量问题。
中线安防保护器的基本原理为:通过电流检测环节采集系统中性线上各次谐波电流，经控制器快速计算并提取各次谐波电流的含量，生成谐波电流指令，通过功率执行器件输出与谐波电流幅值相等方向相反的补偿电流，补偿电流注入中性线，实现消除中性线电流的目的。
应用背景
根据近几年的火灾数据统计，电气火灾占据所有火灾的比例非常高。2018年全年全国共统计火灾38.9万起，死亡2113人，受伤1637人。电气火灾比例较高，违反电气安装使用规定等引发的火灾共11.6万起，死亡745人，受伤538人，分别占总数的29.7%、35.3%和32.9%。其中电气线路是电气火灾中主要的起火源，所占的比例高达60%以上，是防范的重点（公安部消防局，2010)。其中由于中性线导致的起火数量占有不小比例，所以治理中性线电流过大问题是非常有必要的。
中性线的定义·三相电的星形接法是把每一相电源或负载的一端都接在中性点上，将中性点引出的这条线叫中性线，这样就形成三相四线制或者五线制不引出，形成三相三线制。现在的低压配电线路，采用较多的是=相四线制，其中的三条线路分别用ABC代表三相，另一条中性线用N代表。

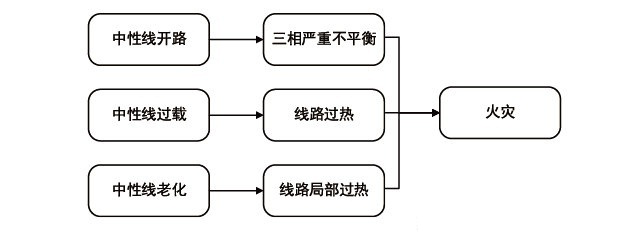

在三相四线制或五线制供电系统运行过程中中性线引发火灾事故主要通过三种途径：
中性线长期过载导致中性线绝缘层老化，最后使得绝缘层燃烧引发火灾；
中性线故障使中性线开路，导致三相电严重不平衡，烧毁电气设备引发火灾。
中性线老化使线路局部过热导致中性绝缘层老化，最后使得绝缘层燃烧引发火灾。
案例
2019年南宁某商场配电室起火，事发时，数千名购物者被紧急疏散，未造成人员伤亡。事故原因是由于电网投入过多变频空调、LED照明、LED电子屏幕等非线性负载，且多为单相设备，存在严重的三相不平衡，会导致中性线电流过大，长期在此运行环境下，最终造成线缆绝缘层老化发热起火，酿成火灾。
2016年某电影院大楼发生大火，着火面积达到500多平方米，直接经济损失达千万元，所幸无人员伤亡。事后调查起因，该配电室变压器下主要负载为音响、放映设备和节能照明灯等，且用电多为单相负荷，容易导致中性线中存在大量零序电流，引起配电柜中中性线母排老化起火，造成事故。
主要应用领域：
1.写字楼：大量的办公自动化设备，电脑、打印机、复印机、UPS电源、节能灯、广告牌；
2.科研办公楼：大量的信息设备、UPS电源、科学仪器、节能灯、直流调试设备；
3.通信机房：大量的信息处理设备、服务器、UPS电源、通信设备；
4.交通指挥中心：大量的信息处理设备、服务器、UPS电源、通信设备；
5.商场：节能灯、广告牌、大尺寸LED屏；
6.医院：医疗设备、UPS电源、节能灯；
7.金融机构：办公自动化设备，信息通信设备、服务器、打印机、复印机、UPS电源、节能灯；
8.酒店：节能灯、电脑、广告牌
9.体育场馆：节能灯、可控硅调光系统、广告牌、大尺寸LED屏

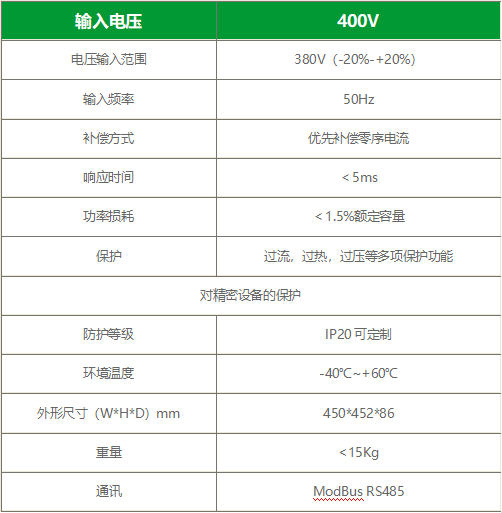

产品技术参数：
应用案例
某大型购物广场，为大型商业卖场，内部分为超市、展销柜台等多种展销区域，使用了大量的单相负载与LED照明、LED广告显示灯设备，这些设备产生了大量的3次谐波，在系统N相电缆中叠加，使得系统N相电缆电流巨大，出现线缆发热现象，现场系统双电源开关发热，同时伴有因过温保护而造成的双电源跳闸问题

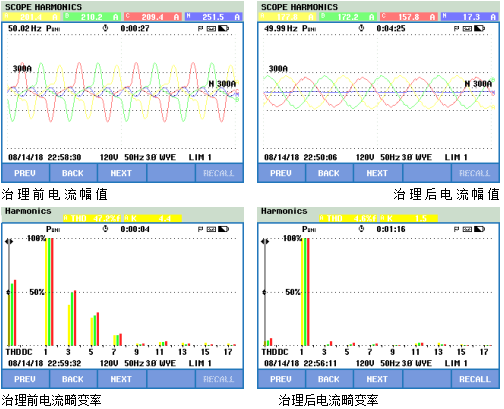

安装了我司SYSNP70后，0.4KV低压侧双电源开关下端负载的谐波电流畸变率有了显著的改善，双电源开关N相流过的电流由起初的250A左右，下降到10.2A，大大保障了系统安全稳定，降低N相线缆发热、绝缘老化以及火灾隐患问题的出现。
在未加入SYSNP70之前，由于双电源开关下端负载存在大量的LED照明、LED显示频等设备，造成大量的3次谐波电流畸变问题，在N相叠加，导致双电源N相存在大量的谐波电流，出现N相线缆发热，双电源开关因过热问题保护等问题，上述问题在安装我司SYSNP70设备后，均得以明显改善。

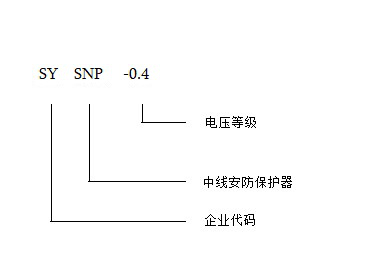

型号说明

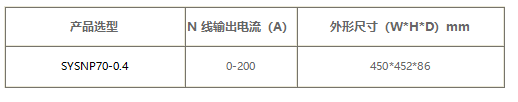

选型表

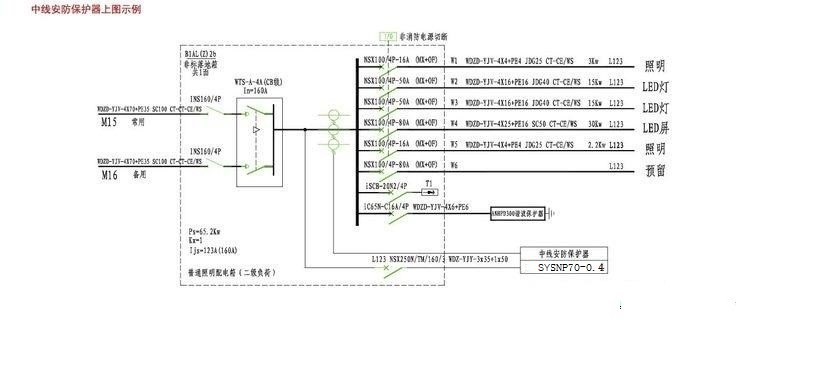

产品上图指南：
