APF有源滤波与HPD谐波保护器在电力系统中的应用及其效果各具特色，两者在多个维度上存在着显著的区别。以下是对这两种设备区别的详细阐述：

一、应用位置与功能

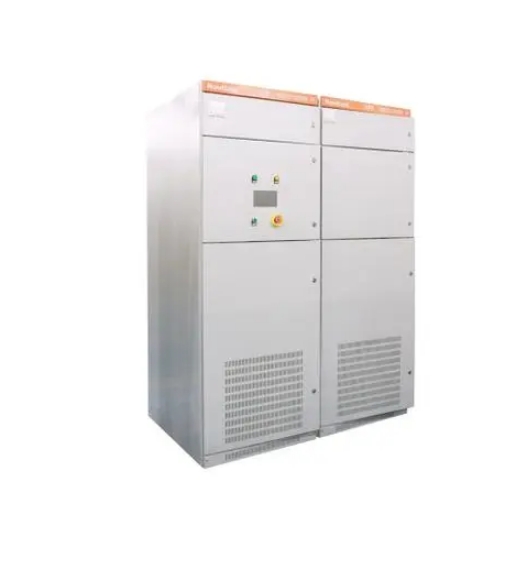

APF有源滤波器主要应用在电力侧，它是电力系统中一种重要的谐波治理装置。其主要功能是动态抑制谐波、补偿无功，能够对大小和频率都变化的谐波及无功进行补偿，从而提升电网的电能质量，保证电力系统的稳定运行。

而HPD谐波保护器则主要应用在用户侧，即电力系统的末端。它主要用于保护用户设备免受谐波干扰，防止因谐波引起的设备故障和损坏。通过抑制和吸收高次谐波、脉冲尖峰、电涌等，谐波保护器能够确保用户设备的正常运行，提高设备的使用寿命。

二、吸收的谐波范围

APF有源滤波器主要针对的是50Hz~1KHz的低频谐波。这些低频谐波在电力系统中较为常见，对电力系统的稳定运行和电能质量影响较大。有源滤波器通过实时跟踪和补偿这些谐波，有效地减少了谐波对电网的干扰，提升了电能质量。

而HPD谐波保护器则主要针对1KHz~30MHz的高频谐波。这些高频谐波往往由用户侧的非线性负载产生，对用户设备的正常运行构成威胁。谐波保护器能够有效地吸收这些高频谐波，保护用户设备免受其害。

三、是否需要电源

APF有源滤波器作为一种电力电子装置，需要额外的电源来支持其工作。这是因为有源滤波器在补偿谐波的过程中，需要通过内部的电子元件进行快速的电流变换和补偿，这些操作需要电源提供必要的能量。

而HPD谐波保护器则是一种无源装置，不需要额外的电源。它主要依赖其内部的电路结构和材料特性来吸收和抑制谐波，不需要额外的能量输入。

四、工作原理

APF有源滤波器的工作原理是基于实时检测和补偿谐波的。它通过实时检测电网中的谐波电流，然后产生与谐波电流幅值相等、方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。这种动态补偿的方式使得有源滤波器能够应对各种复杂的谐波情况，实现高效的谐波治理。

HPD谐波保护器的工作原理则主要依赖于其内部的滤波电路和吸收元件。当谐波电流通过谐波保护器时，其内部的滤波电路会对谐波进行吸收和抑制，同时吸收元件也会对高次谐波、脉冲尖峰等进行消化和吸收，从而保护用户设备免受谐波干扰。

五、主要应用场所

APF有源滤波器主要应用于各类配电网中，尤其是那些谐波污染较为严重的地区。通过应用有源滤波器，可以有效地降低谐波对电网的干扰，提高供电可靠性，降低设备损坏率，提高产品质量。

HPD谐波保护器则主要应用于用户侧的设备保护。例如，它可以用于保护各类控制系统、精密仪器、精密加工行业等对用电有严格、特殊要求的设备。通过防止谐波、电力干扰对设备工作产生影响，谐波保护器能够确保这些设备的正常运行，提高设备的使用寿命和稳定性。

综上所述，APF有源滤波与HPD谐波保护器在电力系统中的应用各具特色，它们在应用位置、吸收的谐波范围、是否需要电源、工作原理以及主要应用场所等方面都存在着显著的区别。这些区别使得它们在不同的场合和需求下各自具有独特的优势和应用价值。在实际应用中，应根据电力系统的具体情况和需求，选择合适的谐波治理装置，以实现最佳的谐波治理效果。
